Storage Management

목적

물리적 스토리지의 구조를 이해한다.
논리적 스토리지에서 파일을 저장하는 방법을 설명한다.

실천 목표

물리적 스토리지의 구조를 이해한다.
논리적 스토리지에서 파일을 저장하는 방법을 설명한다.

물리적 스토리지

비휘발성으로 컴퓨터의 보조적인 저장장치
HDD, SDD, Flash Memory, NAND Memory
magnetic tapes, optical disks, cloud storage

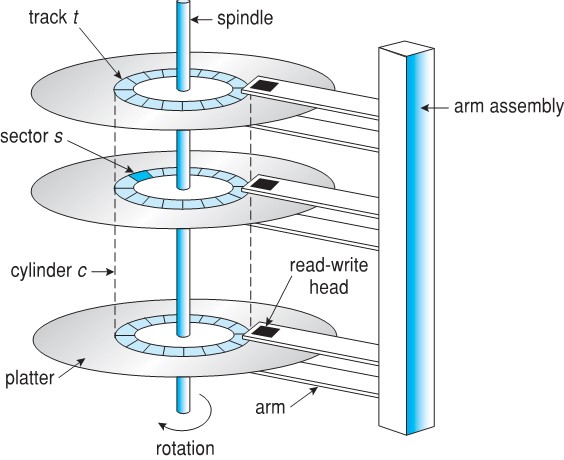

HDD moving-head disk mechanism

HDD Scheduling

스케줄링은 seek time을 최소화하고 bandwidth를 최대화하는 방향으로 진행
- seek time -
- disk bandwidth -

요구 페이징

프로세스 실행 중 필요할 때만 페이지가 적재되어서 접근되지 않은 페이지는 물리 메모리로 적재되지 않음
프로세스가 실행되는 동안 일부 페이지는 메모리에 있고 일부 페이지는 보조저장장치에 있음
- swap in과 swap out
위의 둘을 구분하기 위해서는 하드웨어 지원이 필요
- (예) valid-invalid bit 기법
  - 일부 페이지가 메인 메모리에 없을 때의 페이지 테이블
페이지 폴트(page fault)를 처리하는 과정
- 프로세스에 대한 내부 테이블(internal table)을 검사해서 그 메모리 참조(reference)가 유효한지 여부를 검사
  - 유효 (valid) : 페이지가 접근이 허용되고 메모리 상에 존재
  - 무효 (invalid) : 페이지가 접근이 허용되지 않거나 메모리 상에 존재하지 않음 (보조기억장치에 존재)
- 무효한 경우 중 접근이 허용되지만 해당 페이지가 메모리에 올라오지 않았다면 보조기억장치로부터 가져오는 이하의 과정 수행
  - 무효한 경우 중 접근이 허용되지 않는 페이지 대한 참조라면 프로세스는 중단
- 빈 공간, 즉 가용 프레임(free frame)를 찾음
  - 예를 들어, 페이지 프레임 리스트(Linked List로, 운영체제가 유지)에서 하나를 가져옴
- 해당 페이지를 읽어들이도록 요청 (보조저장장치 \(\rightarrow\) 새롭게 할당된 프레임)
- 보조저장장치 읽기가 끝나면, 이 페이지가 이제는 메모리에 있다는 것을 알리기 위해 페이지 테이블 갱신 \(\approx\) (프로세스가 유지하고 있는) 내부 테이블 수정
- 트랩에 의해 중단되었던 명령어를 처음부터 다시 수행 (restart)
참조의 지역성 _Locality of Reference
- 모든 프로그램은 참조의 지역성(Locality of Reference) 성질이 있어서 프로그램의 어느 한 특정 작은 부분만 한동안 집중적으로 참조하기 때문에
- 요구 페이징은 만족할만한 성능을 보임
- Locality of Code, Locality of Data \(\in\) Locality of Reference
하드웨어의 지원
- 요구 페이징을 지원하기 위해 필요한 하드웨어는 페이징과 스와핑을 위한 하드웨어와 동일
  - 페이지 테이블 \(\ni\) 보호 비트(protection bit)
  - 보조저장장치(secondary memory) \(\approx\) 스왑 공간(swap space)
요구 페이징의 성능
- \[EAT = (1-p) * ma + p * (page fault time)\]
- 각 변수의 의미
  - EAT = Effective Access Time
  - ma = memory access time
  - p = probability of a page fault (ma의 수백 배, 수만 배에 달함)
  - page fault time = 페이지 폴트를 처리하는 데에 걸리는 시간 (page를 읽는 데에 가장 많은 시간이 소요됨)
요구 페이징의 두 가지 주요 문제
- 페이지 교체 알고리즘
  - 교체할 프레임을 어떻게 선택할 것인가
- 프레임 할당 알고리즘
  - 각 프로세스에 얼마나 많은 프레임을 할당한 것인가

페이지 교체 알고리즘

개요
- 가용 프레임(free frame)이 존재하지 않는 경우, 현재 사용되고 있지 않은 프레임 공간을 찾아서 비워주고 (swap space\(=\)secondary storage로 옮겨주고) 프레임이 가용하도록 만들어야 함
평가
- 동일한 reference string(메모리 레퍼런스를 페이지 번호 단위로 나열한 문자열)에 대해 page faults의 발생 수가 최소인 것을 성능이 높은 것으로 평가
종류
1. FIFO 페이지 교체 알고리즘
  - First-In-First-Out
  - 가장 오래된 페이지를 교체
  - FIFO의 심각한 문제는 Belady’s Anomaly로, 할당된 프레임과 평가 성능이 비례하지 않는 지점들이 존재한다는 것
2. 최적(Optimal) 페이지 교체 알고리즘
  - 이상적인 페이지 교체 알고리즘으로, page faults 발생 수를 최소화함
  - 미래에 가장 늦게 사용될 프레임을 교체
  - 미래 정보가 필요하므로 다른 페이지 알고리즘에 대한 비교 연구로만 사용됨
3. LRU 페이지 교체 알고리즘
  - Least Recently Used
  - 미래는 과거를 보면 알 수 있음 \(\longrightarrow\) recent past로 near future 예측 가능
  - 페이지의 사용 기록을 저장해서 최근에 가장 사용되지 않은 페이지를 교체
  - 최근에 가장 사용되지 않은 페이지를 판단하기 위해서는 자료구조가 복잡해지거나 메모리 용량을 많이 차지하거나 속도가 저하될 수 있으므로 하드웨어의 지원을 받는 방법이 있음
    - counter
      - 페이지가 참조될 때마다 counter나 clock을 복사해서 가장 작은 값을 가진 페이지를 교체
    - stack
      - 스택에 페이지 번호를 저장하고 페이지가 참조될 때마다 페이지 번호가 (중간에 있는 경우) 스택의 중간에서 제거되어 스택 꼭대기(top)에 놓이게 됨
      - 스택의 꼭대기(top)는 항상 가장 최근에 사용된 페이지고, 밑바닥(bottom)은 가장 오랫동안 이용되지 않은 페이지
      - 이때 Douly Linked List로 구현되는데, 리스트의 tail 포인터가 스택의 밑바닥(bottom)을 가리키고 있게 됨
  - 그러나 하드웨어 도움 없이도 많은 시스템이 reference bit를 지원
    - reference bit이란
      - 각 페이지에 포함된 속성으로 0 또는 1의 값을 가짐
      - 페이지가 참조될 때 0에서 1로 바뀜
    - reference bit가 0인 페이지를 교체
4. Second-Chance 페이지 교체 알고리즘
  - FIFO 페이지 교체 알고리즘 + refernce bit(를 이용한 Secondary Chance)
  - 기본적으로 FIFO 페이지 교체 알고리즘을 사용
  - refrence bit에 따라서
    - reference bit가 0인 경우 페이지를 교체
    - reference bit가 1인 경우 이를 0으로 바꾸고 페이지는 교체하지 않은 채 페이지 교체할 대상의 후보를 그 다음 페이지로 넘어감

프레임 할당 알고리즘

할당 알고리즘
- 균등 할당
  - 각 프로세스의 모두 같은 개수의 프레임을 할당
- 비례 할당
  - 각 프로세스의 크기 비율에 맞추어 프레임을 할당
전역 대 지역 할당
- 전역 교체
  - 각 프로세스가 교체할 프레임을 다른 프로세스에 속한 프레임을 포함한 모든 프레임을 대상으로 찾는 경우
- 지역 교체
  - 각 프로세스가 자기에게 할당된 프레임 중에서만 교체할 프레임을 찾는 경우

스레싱 _Thrashing

원인
- 프로세스에 충분한 프레임이 없는 경우, 작업 집합의 페이지를 지원하는데 필요한 최소 프레임도 없는 경우 발생 (멀티프로그래밍 정도가 높은 경우 발생)
- 페이지 폴트가 계속해서 발생하며 이에 따라 swapping page in out이 발생
결과
- CPU 사용률은 낮아지고 Memory 사용률은 높아짐
해결
- 작업 집합 모델 _Workinhg-Set Model
  - 프로그램 지역성을 바탕으로 하는 모델
  - \(\vartriangle\)를 크기로 하는 working-set window(sliding window)로 각 프로세스가 필요로 하는 최소한의 프레임 개수 보장
  - page가 현재 사용된다면 working-set window에 속해있을 것이고, 사용되지 않는다면 속해있지 않을 것이라는 것이 기본 전제

참고

운영체제 공룡책 강의 | 주니온 | 인프런 https://www.inflearn.com/course/%EC%9A%B4%EC%98%81%EC%B2%B4%EC%A0%9C-%EA%B3%B5%EB%A3%A1%EC%B1%85-%EC%A0%84%EA%B3%B5%EA%B0%95%EC%9D%98/dashboard
운영체제 제 10판 Abraham Silberschatz, Peter Baer Galvin, Greg Gagne 저/박민규 역 퍼스트북 2020년 02월 28일
운영체제 제 10판 솔루션 https://codex.cs.yale.edu/avi/os-book/OS10/practice-exercises/index-solu.html
