Virtual Memroy

목적

1. 가상 메모리를 정의하고 그 이점을 설명한다
2. 요구 페이징을 사용하여 페이지가 메모리에 적재되는 방법을 설명한다.
3. FIFO, 최적 및 LRU 페이지 교체 알고리즘을 적용한다.
4. 프로세스의 작업 집합을 설명하고 프로그램 지역성과 어떤 관련이 있는지 설명한다.
5. Linux, Windows 10 및 Solaris가 가상 메모리를 관리하는 방법을 설명한다.
6. C 프로그래밍 언어로 가상 메모리 관리자 시뮬레이션을 설계한다.

실천 목표

1. 가상 메모리가 무엇인지 이해하고 필요성을 설명한다.
2. 요구 페이징을 이용해서 페이지가 메모리에 적재되는 과정을 이해한다.
3. 페이지 교체 알고리즘을 설명하고 문제에 대해 각 페이지 교체 알고리즘을 이용해서 해결한다.
4. 프로세스의 작업 집합을 설명하고 프로그램 지역성과의 관련성을 이해한다.

가상 메모리 개요

1. 프로세스 전체가 메모리 내에 올라오지 않더라도 실행이 가능하도록 하는 기법
2. 물리 메모리로부터 프로그래머 관점의 논리 메모리를 분리해서 메인 메모리를 균일한 크기의 저장 공간으로 구성된 엄청나게 큰 배열로 추상화

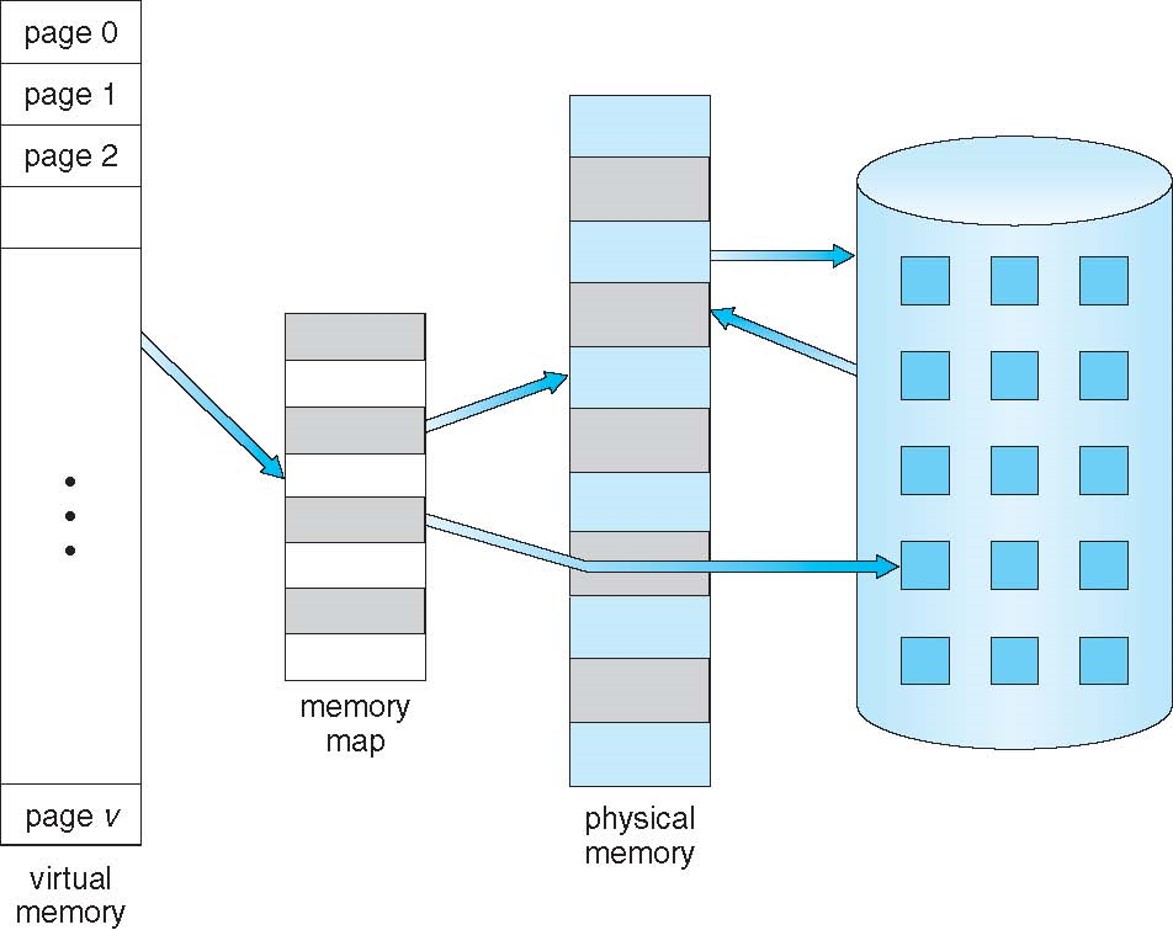

   • 물리 메모리보다 큰 가상 메모리를 보여주는 다이어그램

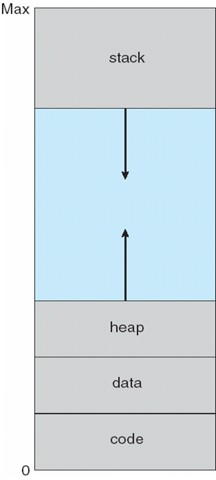

   • 프로세스 가상 주소 공간 in 메모리


가상 메모리 이점

1. 프로그래머는 메모리의 크기 제약으로부터 자유로워짐
   • 각 프로그램이 더 작은 메모리를 차지하므로 더 많은 프로그램을 동시에 수행 가능
   • 프로그램을 메모리에 올리고 스왑(swap)하는 데 필요한 I/O 회수가 줄어들기 때문에 프로그램들이 보다 빠르게 실행됨
2. 파일과 라이브러리의 공유를 수월하게 해주고 공유 메모리 구현을 가능하게 함

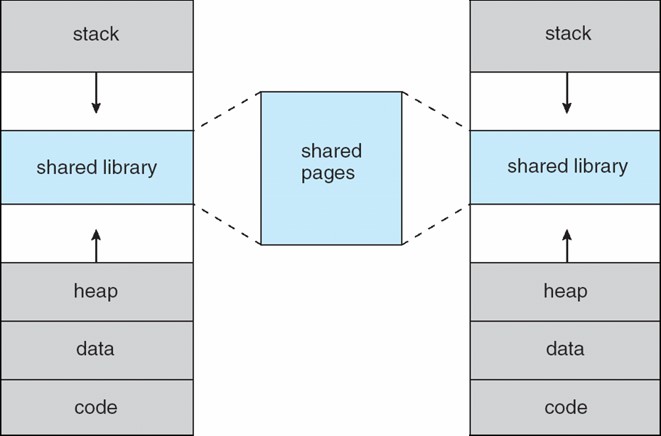

   • 가상 메모리를 사용한 공유 라이브러리

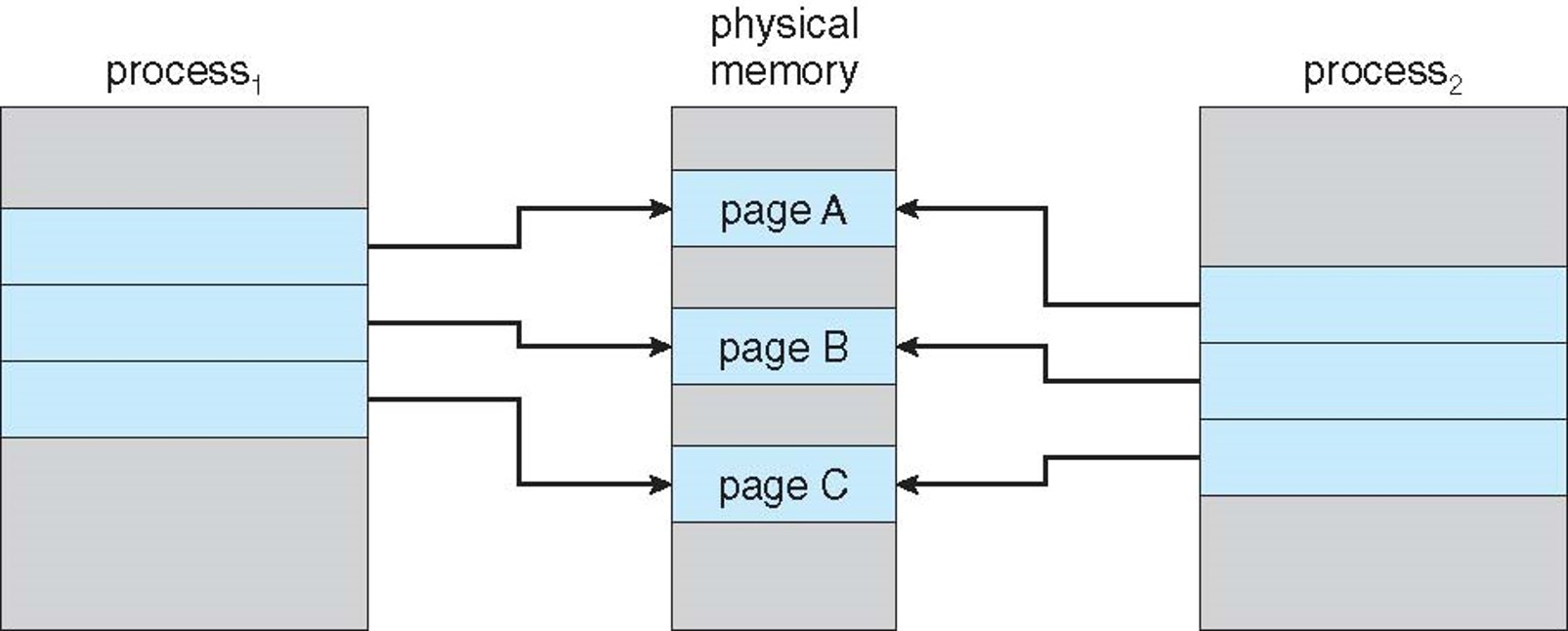

   • (Copy on Write) Parent 프로세스가 페이지 C를 수정하기 전

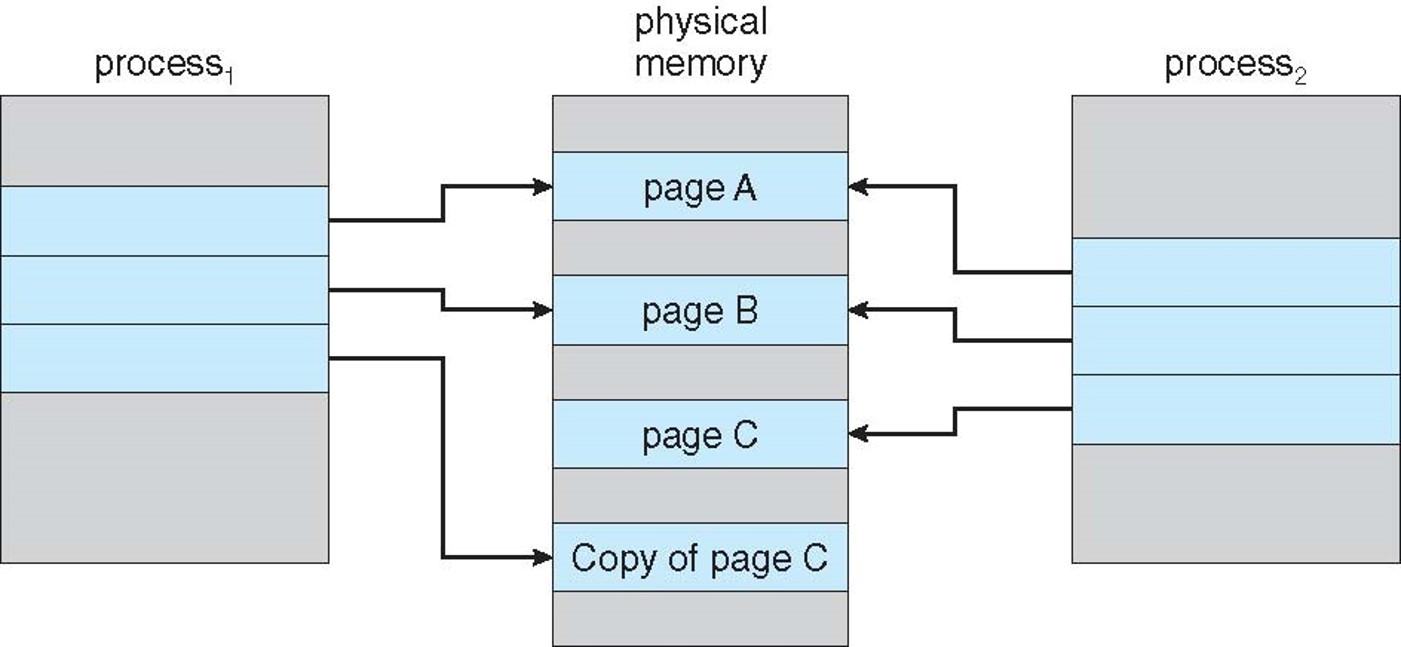

   • (Copy on Write) Parent 프로세스가 페이지 C를 수정한 후

3. 프로세스 생성을 효율적으로 처리할 수 있는 기법도 제공

요구 페이징

1. 프로세스 실행 중 필요할 때만 페이지가 적재되어서 접근되지 않은 페이지는 물리 메모리로 적재되지 않음
2. 프로세스가 실행되는 동안 일부 페이지는 메모리에 있고 일부 페이지는 보조저장장치에 있음

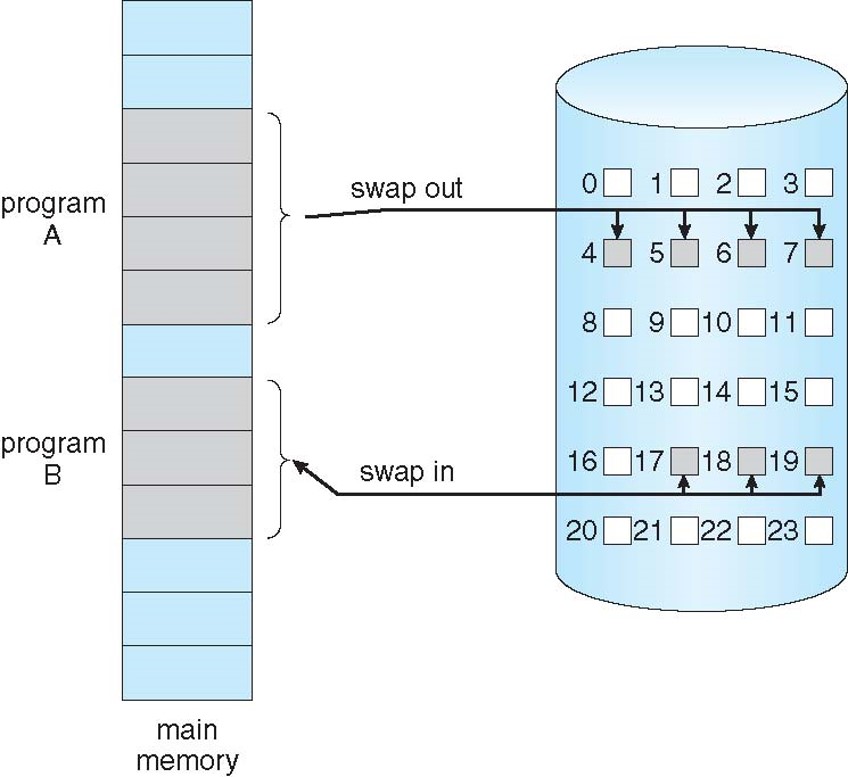

   • swap in과 swap out

3. 위의 둘을 구분하기 위해서는 하드웨어 지원이 필요
   • (예) valid-invalid bit 기법

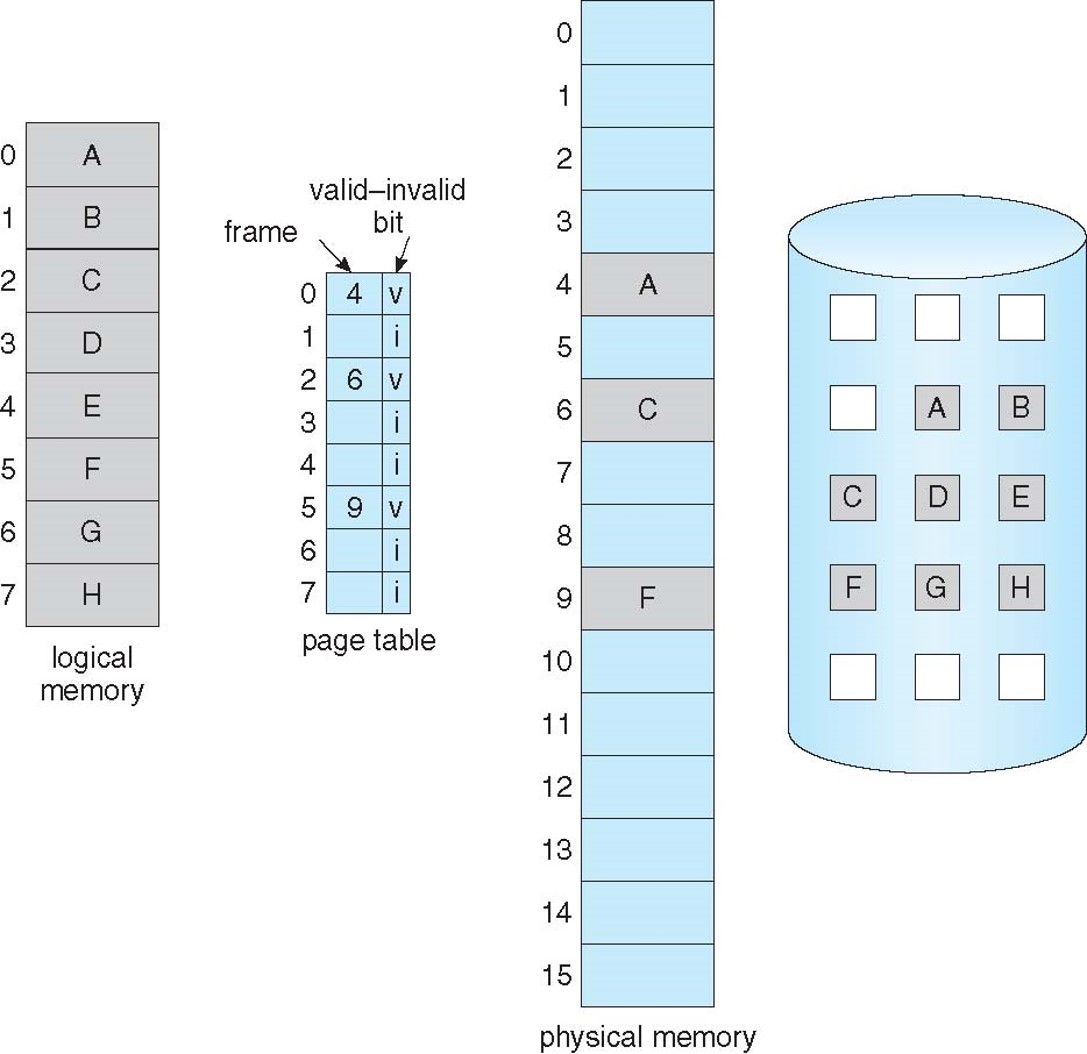

     • 일부 페이지가 메인 메모리에 없을 때의 페이지 테이블

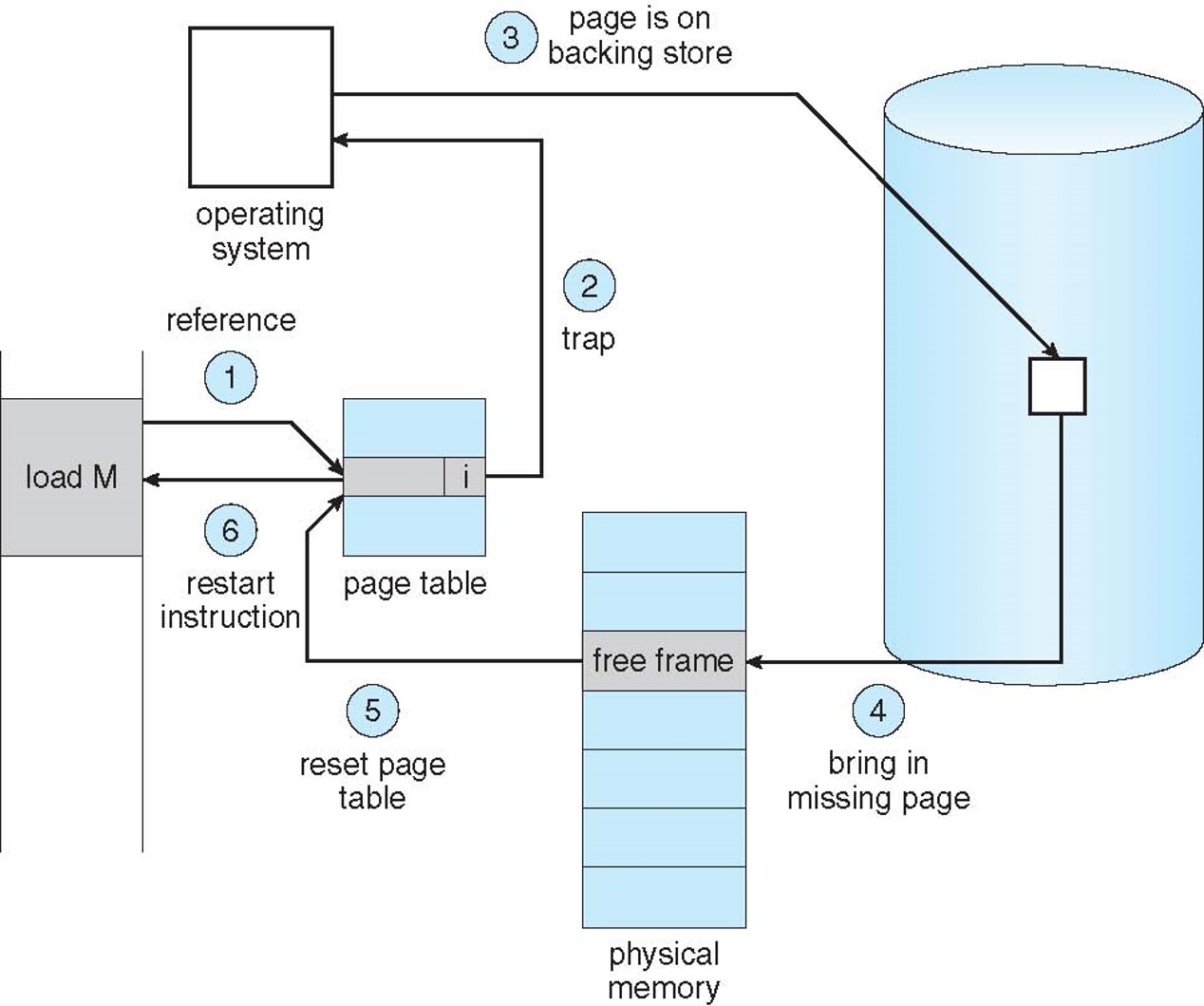

4. 페이지 폴트(page fault)를 처리하는 과정
   • 프로세스에 대한 내부 테이블(internal table)을 검사해서 그 메모리 참조(reference)가 유효한지 여부를 검사
     • 유효 (valid) : 페이지가 접근이 허용되고 메모리 상에 존재
     • 무효 (invalid) : 페이지가 접근이 허용되지 않거나 메모리 상에 존재하지 않음 (보조기억장치에 존재)
   • 무효한 경우 중 접근이 허용되지만 해당 페이지가 메모리에 올라오지 않았다면 보조기억장치로부터 가져오는 이하의 과정 수행
     • 무효한 경우 중 접근이 허용되지 않는 페이지 대한 참조라면 프로세스는 중단
   • 빈 공간, 즉 가용 프레임(free frame)를 찾음
     • 예를 들어, 페이지 프레임 리스트(Linked List로, 운영체제가 유지)에서 하나를 가져옴
   • 해당 페이지를 읽어들이도록 요청 (보조저장장치 \(\rightarrow\) 새롭게 할당된 프레임)
   • 보조저장장치 읽기가 끝나면, 이 페이지가 이제는 메모리에 있다는 것을 알리기 위해 페이지 테이블 갱신 \(\approx\) (프로세스가 유지하고 있는) 내부 테이블 수정
   • 트랩에 의해 중단되었던 명령어를 처음부터 다시 수행 (restart)

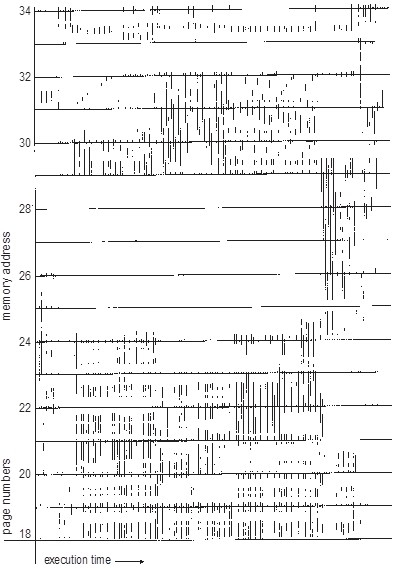

5. 참조의 지역성 _Locality of Reference
   • 모든 프로그램은 참조의 지역성(Locality of Reference) 성질이 있어서 프로그램의 어느 한 특정 작은 부분만 한동안 집중적으로 참조하기 때문에
   • 요구 페이징은 만족할만한 성능을 보임
   • Locality of Code, Locality of Data \(\in\) Locality of Reference
6. 하드웨어의 지원
   • 요구 페이징을 지원하기 위해 필요한 하드웨어는 페이징과 스와핑을 위한 하드웨어와 동일
     • 페이지 테이블 \(\ni\) 보호 비트(protection bit)
     • 보조저장장치(secondary memory) \(\approx\) 스왑 공간(swap space)
7. 요구 페이징의 성능
   • \[EAT = (1-p) * ma + p * (page fault time)\]
   • 각 변수의 의미
     • EAT = Effective Access Time
     • ma = memory access time
     • p = probability of a page fault (ma의 수백 배, 수만 배에 달함)
     • page fault time = 페이지 폴트를 처리하는 데에 걸리는 시간 (page를 읽는 데에 가장 많은 시간이 소요됨)
8. 요구 페이징의 두 가지 주요 문제
   • 페이지 교체 알고리즘
     • 교체할 프레임을 어떻게 선택할 것인가
   • 프레임 할당 알고리즘
     • 각 프로세스에 얼마나 많은 프레임을 할당한 것인가

페이지 교체 알고리즘

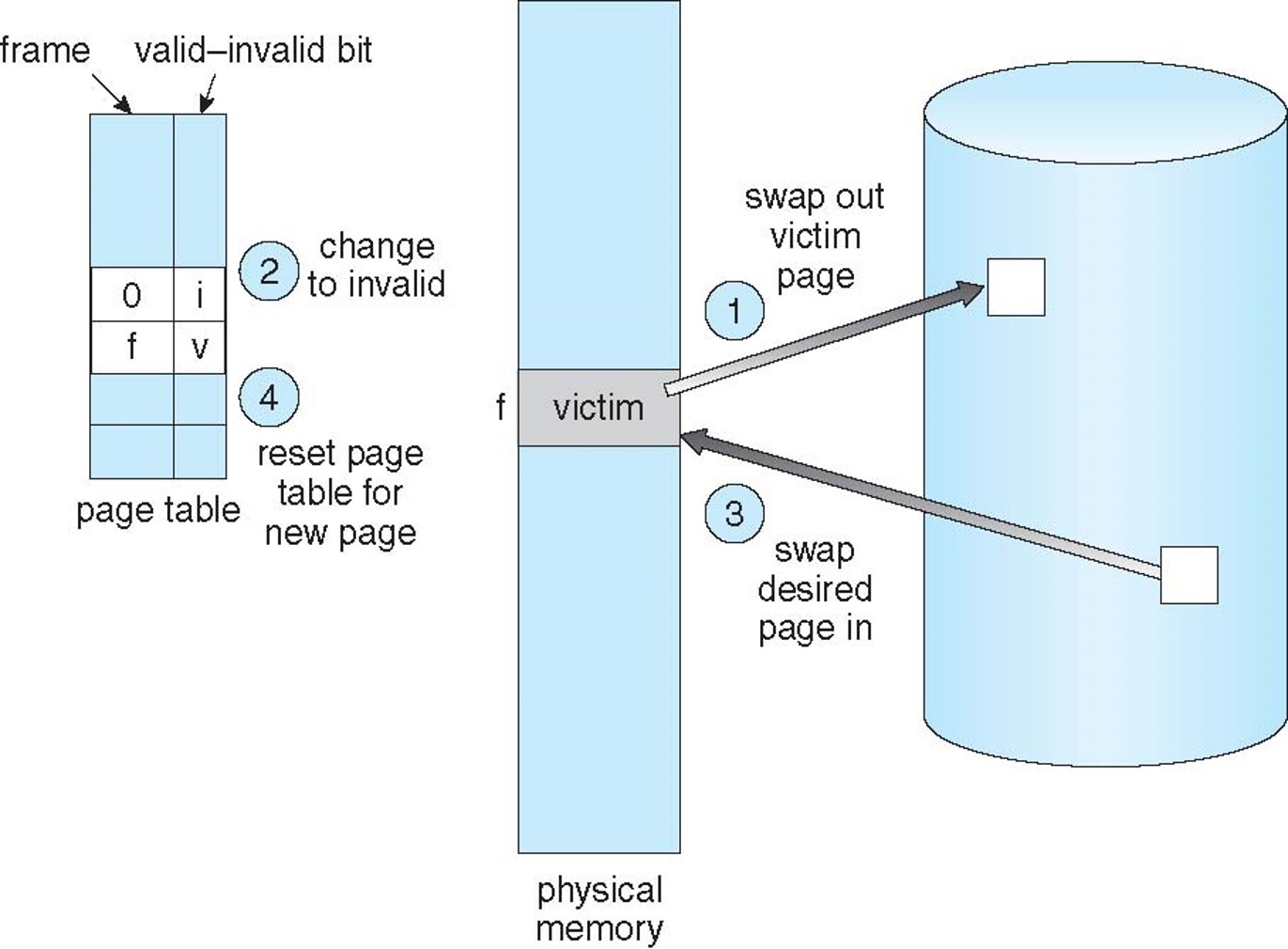

1. 개요
   • 가용 프레임(free frame)이 존재하지 않는 경우, 현재 사용되고 있지 않은 프레임 공간을 찾아서 비워주고 (swap space\(=\)secondary storage로 옮겨주고) 프레임이 가용하도록 만들어야 함
2. 평가

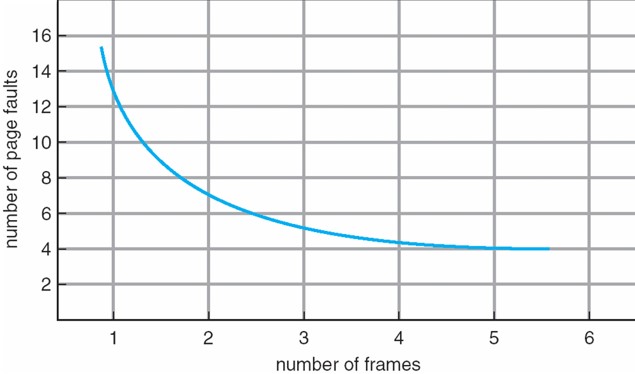

   • 동일한 reference string(메모리 레퍼런스를 페이지 번호 단위로 나열한 문자열)에 대해 page faults의 발생 수가 최소인 것을 성능이 높은 것으로 평가
3. 종류

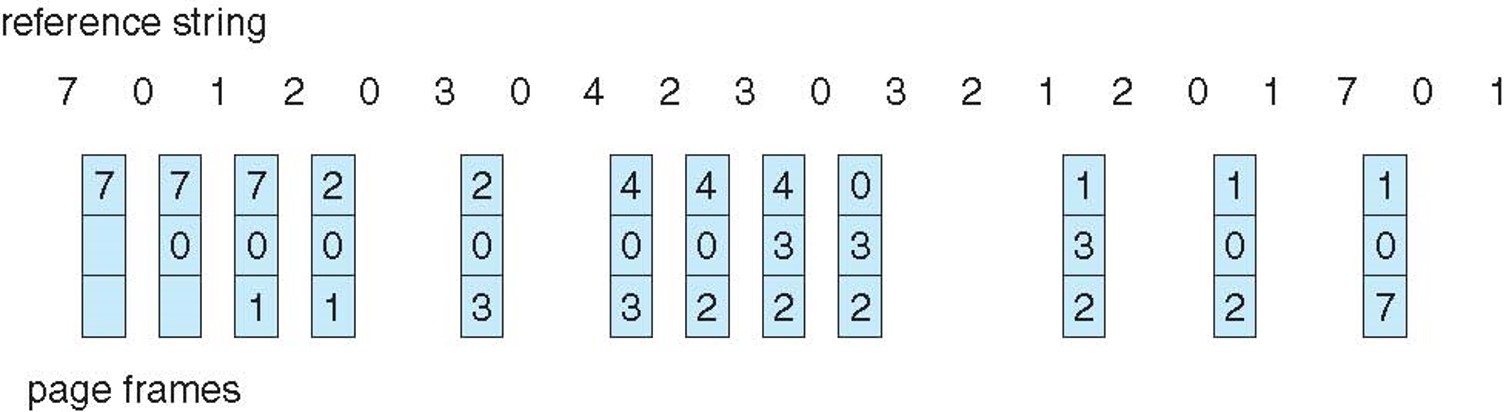

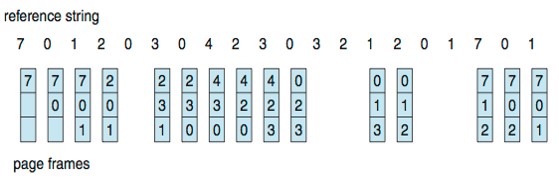

   1. FIFO 페이지 교체 알고리즘
      • First-In-First-Out
      • 가장 오래된 페이지를 교체

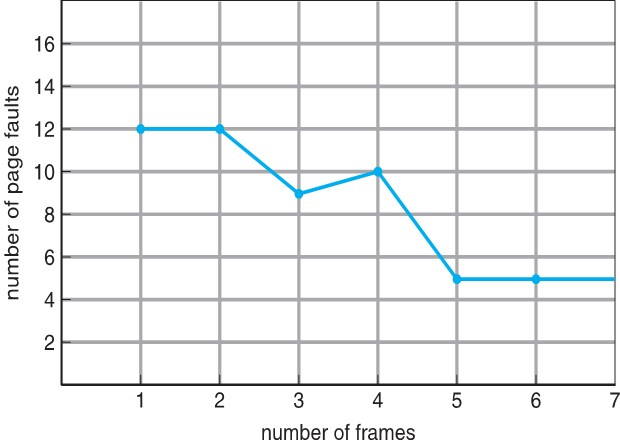

      • FIFO의 심각한 문제는 Belady’s Anomaly로, 할당된 프레임과 평가 성능이 비례하지 않는 지점들이 존재한다는 것

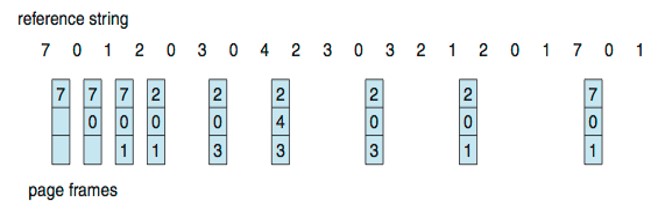

   2. 최적(Optimal) 페이지 교체 알고리즘
      • 이상적인 페이지 교체 알고리즘으로, page faults 발생 수를 최소화함
      • 미래에 가장 늦게 사용될 프레임을 교체
      • 미래 정보가 필요하므로 다른 페이지 알고리즘에 대한 비교 연구로만 사용됨
   3. LRU 페이지 교체 알고리즘
      • Least Recently Used
      • 미래는 과거를 보면 알 수 있음 \(\longrightarrow\) recent past로 near future 예측 가능
      • 페이지의 사용 기록을 저장해서 최근에 가장 사용되지 않은 페이지를 교체
      • 최근에 가장 사용되지 않은 페이지를 판단하기 위해서는 자료구조가 복잡해지거나 메모리 용량을 많이 차지하거나 속도가 저하될 수 있으므로 하드웨어의 지원을 받는 방법이 있음
        • counter
          • 페이지가 참조될 때마다 counter나 clock을 복사해서 가장 작은 값을 가진 페이지를 교체

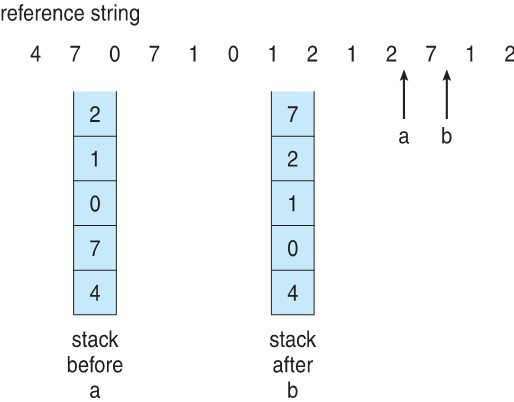

        • stack
          • 스택에 페이지 번호를 저장하고 페이지가 참조될 때마다 페이지 번호가 (중간에 있는 경우) 스택의 중간에서 제거되어 스택 꼭대기(top)에 놓이게 됨
          • 스택의 꼭대기(top)는 항상 가장 최근에 사용된 페이지고, 밑바닥(bottom)은 가장 오랫동안 이용되지 않은 페이지
          • 이때 Douly Linked List로 구현되는데, 리스트의 tail 포인터가 스택의 밑바닥(bottom)을 가리키고 있게 됨
      • 그러나 하드웨어 도움 없이도 많은 시스템이 reference bit를 지원
        • reference bit이란
          • 각 페이지에 포함된 속성으로 0 또는 1의 값을 가짐
          • 페이지가 참조될 때 0에서 1로 바뀜
        • reference bit가 0인 페이지를 교체

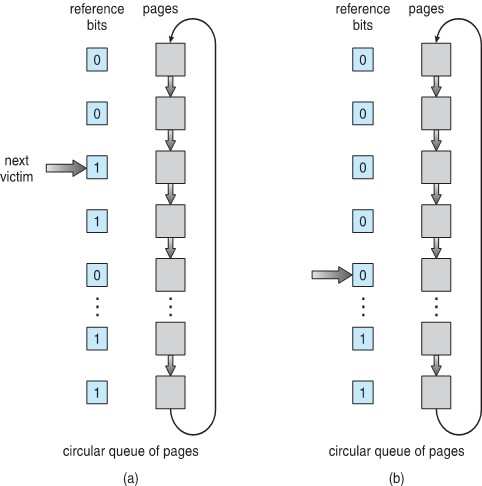

   4. Second-Chance 페이지 교체 알고리즘
      • FIFO 페이지 교체 알고리즘 + refernce bit(를 이용한 Secondary Chance)
      • 기본적으로 FIFO 페이지 교체 알고리즘을 사용
      • refrence bit에 따라서
        • reference bit가 0인 경우 페이지를 교체
        • reference bit가 1인 경우 이를 0으로 바꾸고 페이지는 교체하지 않은 채 페이지 교체할 대상의 후보를 그 다음 페이지로 넘어감

프레임 할당 알고리즘

1. 할당 알고리즘
   • 균등 할당
     • 각 프로세스의 모두 같은 개수의 프레임을 할당
   • 비례 할당
     • 각 프로세스의 크기 비율에 맞추어 프레임을 할당
2. 전역 대 지역 할당
   • 전역 교체
     • 각 프로세스가 교체할 프레임을 다른 프로세스에 속한 프레임을 포함한 모든 프레임을 대상으로 찾는 경우
   • 지역 교체
     • 각 프로세스가 자기에게 할당된 프레임 중에서만 교체할 프레임을 찾는 경우

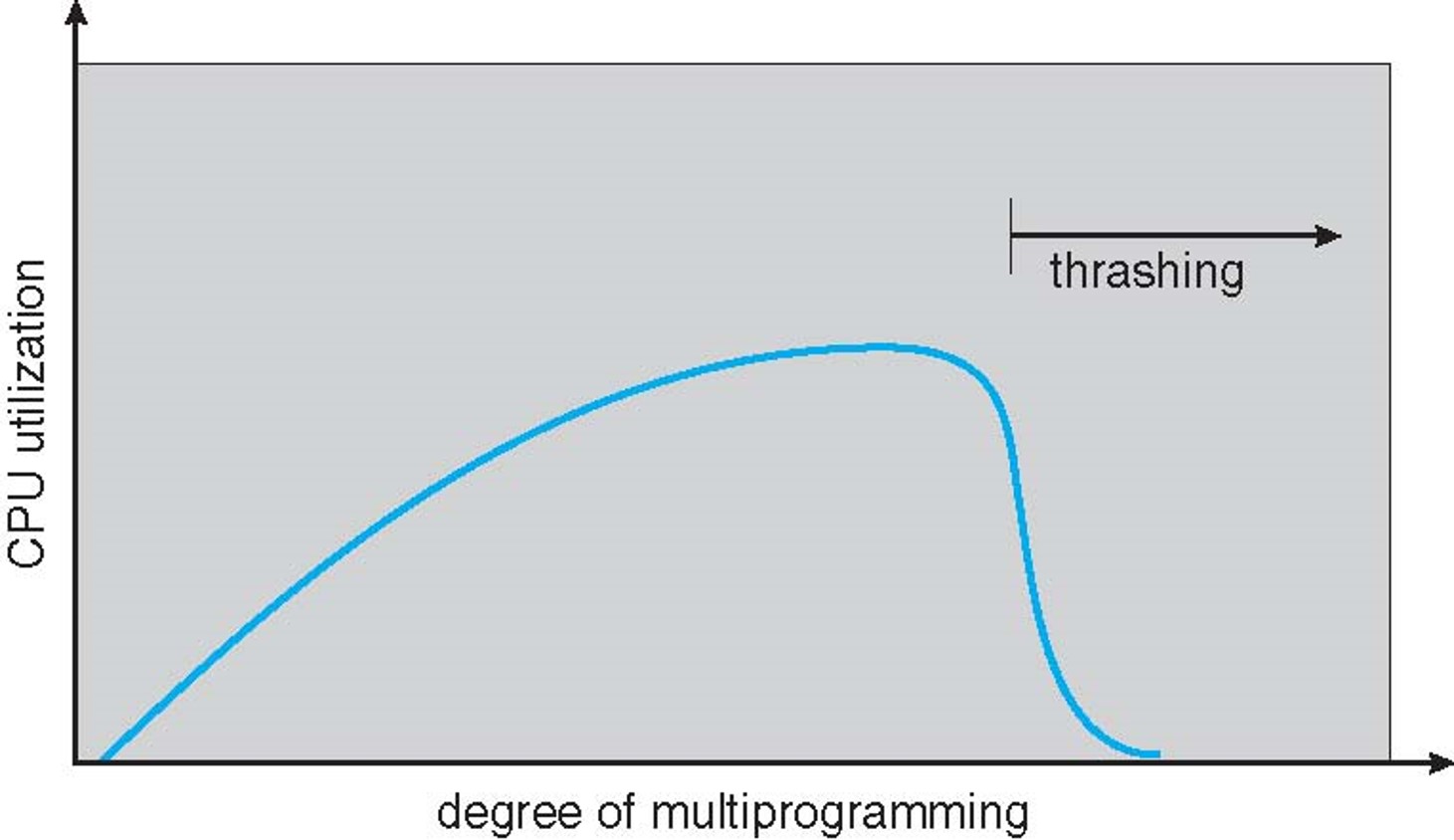

스레싱 _Thrashing

1. 원인
   • 프로세스에 충분한 프레임이 없는 경우, 작업 집합의 페이지를 지원하는데 필요한 최소 프레임도 없는 경우 발생 (멀티프로그래밍 정도가 높은 경우 발생)
   • 페이지 폴트가 계속해서 발생하며 이에 따라 swapping page in out이 발생
2. 결과
   • CPU 사용률은 낮아지고 Memory 사용률은 높아짐
3. 해결

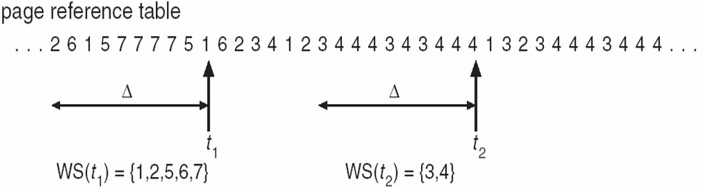

   • 작업 집합 모델 _Workinhg-Set Model
     • 프로그램 지역성을 바탕으로 하는 모델
     • \(\vartriangle\)를 크기로 하는 working-set window(sliding window)로 각 프로세스가 필요로 하는 최소한의 프레임 개수 보장
     • page가 현재 사용된다면 working-set window에 속해있을 것이고, 사용되지 않는다면 속해있지 않을 것이라는 것이 기본 전제
